空冷器的構造原理
空氣冷卻器是利用空氣作為冷卻介質將熱流冷卻到所需要的溫度的換熱器,簡稱空冷器。其原理是管內的熱流體通過管壁和翅片與管外空氣進行換熱從而達到冷卻、冷凝的作用,空氣冷卻器主要由管束、支架和風機組成。
熱流體在管內流動,空氣在管束外吹過。由于換熱所需的通風量很大,普通風量效果不佳,故多采用軸流式通風機?？諝饫鋮s器可用于冷卻或冷凝,廣泛應用于煉油、石油化工塔頂蒸氣的冷凝,冷凍式干燥機各種反應生成物的冷卻,循環氣體的冷卻和火力電站汽輪機排氣的冷凝。可節省大量工業用水,減少環境污染,降低基建費用。特別在缺水地區,以空冷代替水冷,可以緩和水源不足的矛盾。但耗電量、噪聲和占地面積均大,冷卻效果受氣候變化影響較大。

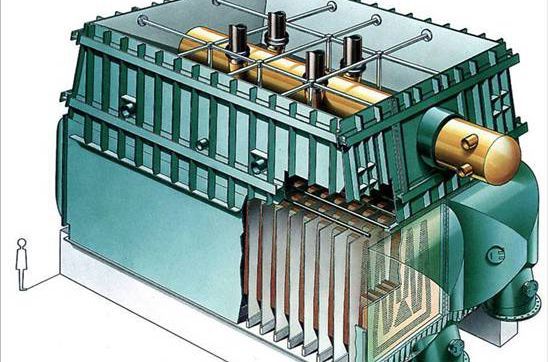

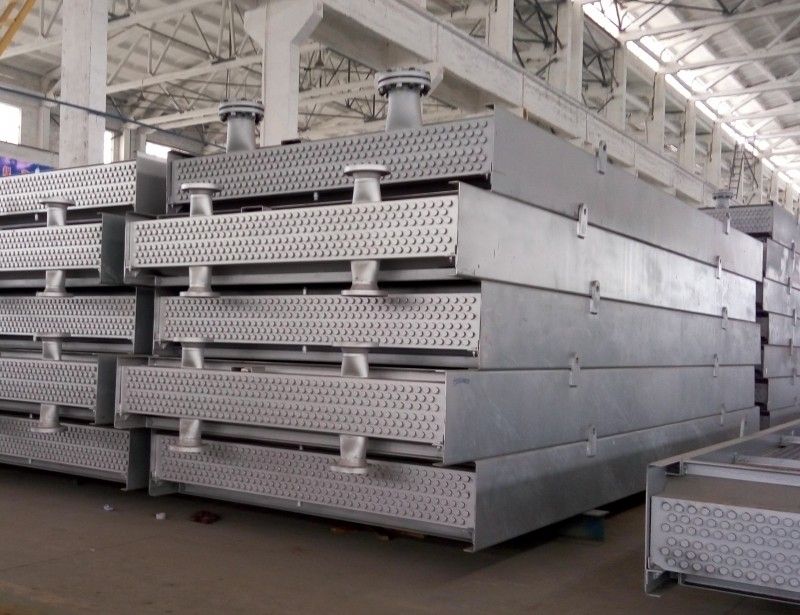

空氣冷卻器的管束包括傳熱管、管箱、側梁和橫梁等,它可按臥式、立式和斜頂式(人字式)3種基本形式布置。其中,臥式布置傳熱面積大,空氣分布均勻,傳熱效果好;斜頂布置時,通風機安裝在人字中心空間,占地面積小,結構緊湊。為抵消空氣側的給熱系數較低的影響,通常采用光管外壁裝翅片的管子。翅片管作為傳熱管,可以擴大傳熱面積,翅片管分層排列,其兩端用焊接或脹接方法連接在管箱上,排管一般為3～8排,管束系列尺寸較長達12米。光管外徑常為25毫米和38毫米,翅片高度一般取12～15毫米,管束寬為100～3000毫米。翅片管是空冷器的核心元件,其形式和材料直接影響設備性能。管子可用碳鋼、銅、鋁和不銹鋼等制成;翅片材料根據使用環境和制造工藝來確定,大多用工業純鋁,在防腐蝕要求很高或在制造工藝條件非凡的情況下也采用銅或不銹鋼,翅片可按橫向或縱向排列。翅片管的基本形式有:套片式、繞片式、軋片式、焊片式、橢圓管式、鑲片式、紊流式、輪輻式、開槽形式波紋形式?？諝饫鋮s器的管箱結構主要有法蘭式、管堵式和集合管式,一般法蘭式用于中低壓,管堵式和集合管式用于高壓,管箱的一端固定,另一端不固定,以適應管束的熱膨脹。
空冷器較早出現在20世紀30年代,經過多次改進后,40年代開始在大型石化企業中使用。洛陽高華環保冷卻科技有限公司,除了提供優質的閉式冷卻塔、蒸發式冷凝器、蒸發式凝汽器、空冷島節能改造等產品外,還提供強有力的售后服務支持,相關業務人員都具備***常識,有著豐富的理論知識和實戰經驗,能夠徹底地解決您在產品選購、使用、后期維護過程中遇到的煩惱。
